О продукции
Полимерный рукав СОТ-У
Рукав СОТ-У представляет собой многослойную эластичную оболочку, состоящую, как правило, от 1 до 5 слоев в зависимости от требований, предъявляемых к рукавному покрытию.
Ассортимент рукавов СОТ-У – это комплексная программа различных типов рукавов для санации как напорных, так и безнапорных трубопроводов диаметром от DN150 до DN1500. Многочисленные варианты исполнения являются нашими стандартными продуктами, и как правило отправляются со склада. Кроме этого, мы предлагаем рукава в специальном исполнении, изготавливаемые по индивидуальным требованиям Заказчика, для этих целей у нас разработан комплексный подход к каждому обращению и точный расчет продажной стоимости предполагаемого Рукава.
СОТ-У – решение для современной и экономичной санации трубопроводов различных диаметров, технических характеристик и условий эксплуатации, включая имеющиеся углы поворотов до 90 о . Различное исполнение конструкции Рукава обеспечивает легкость монтажа и адаптивный к различным методам затвердевания резерв прочности.

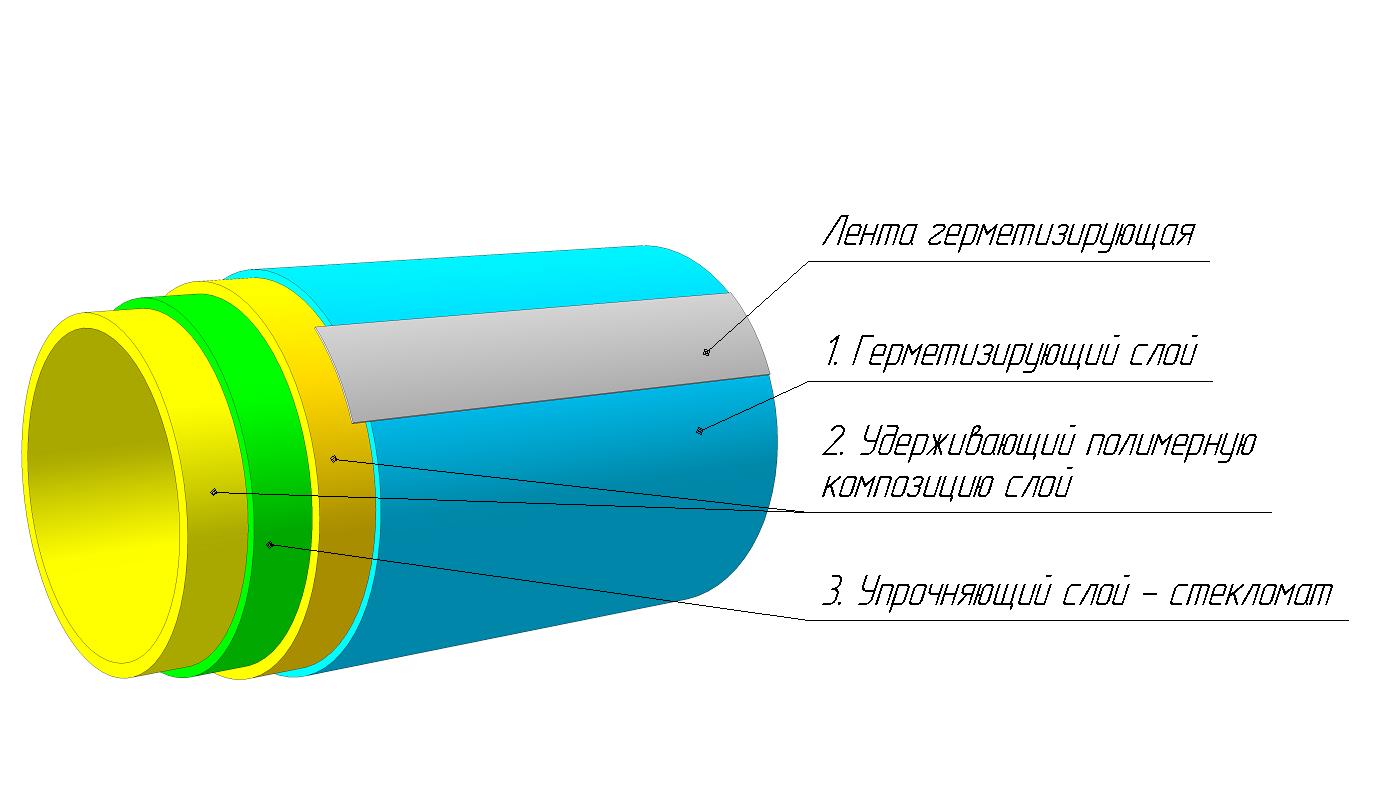

Рукав СОТ-У может выпускаться в следующих конструкциях, составляющих толщину стенок:
- Герметизирующий слой, полиэфирный нетканый материал с покрытием из PP как правило 300гр/м2, 450гр/м2 по запросу 700гр/м2 – предназначен для создания герметичности рукава. Именно этот слой соприкасается с водой при монтаже и предотвращает вымывание связующего и попадания воды в клеевую композицию. Лента полипропиленовая предназначена для герметизации шва на первом слое рукавного покрытия и является технологической. После полимеризации лента и герметизирующий слой функционального значения не имеют.
- Полиэфирный нетканый материал армированный, толщиной от 5 до 15мм, предназначенное для впитывания и удержания полимерного вязко-пластичного материала (эпоксидная клеевая композиция).
- Стекломат или полиэфирный нетканый материал со стекловолокном 1500гр/м2 – предназначен для придания рукавному покрытию повышенных прочностных характеристик. Армирующий слой – круглоткацкий рукав из полимерных нитей повышенной прочности. Принимает на себя растягивающие нагрузки во время выворота и выполняет функции продольной и поперечной арматуры во время эксплуатации. Армирующий слой и стекломат, в зависимости от требований к восстанавливаемому участку трубопровода, могут дублироваться в составе рукава.

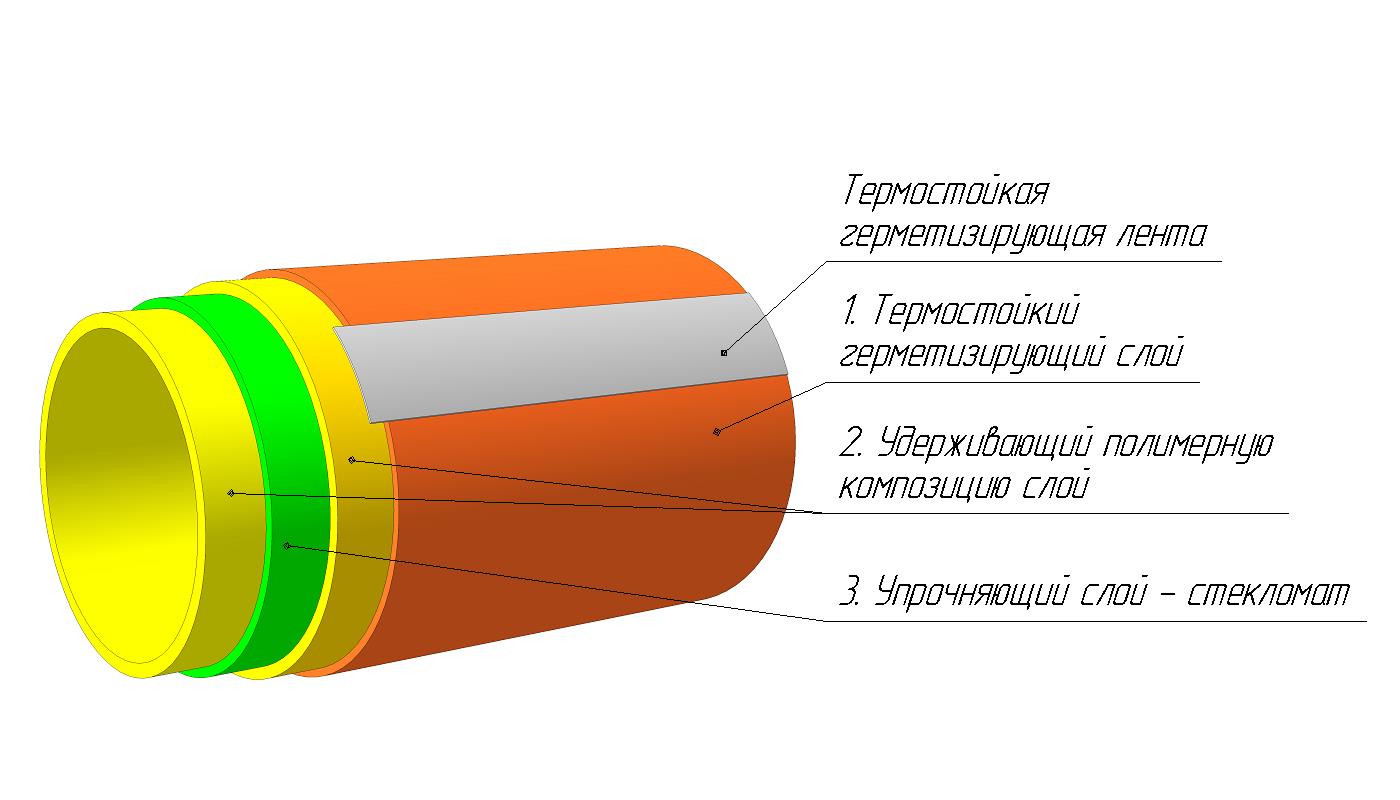

Полимерный рукав СОТ-У-Т
Рукав СОТ-У-Т выдерживает температуру 160С и способен работать при давлении до 1,6 Мпа. При санации трубопроводов рукавом СОТ-У-Т не значительно уменьшается внутренний диаметр трубы, но имея абсолютно гладкую поверхность, снижается сопротивление транспортируемой жидкости или пара. Данная полимерная композиция обладает низкой теплопроводностью, что позволяет сократить тепловые потери при транспортировке горячей воды или пара в 6-10 раз, по сравнению со стальной трубой. Применение данной технологии позволит экономить 0,3-0б4 кВТ тепла с каждого квадратного метра трубопровода.

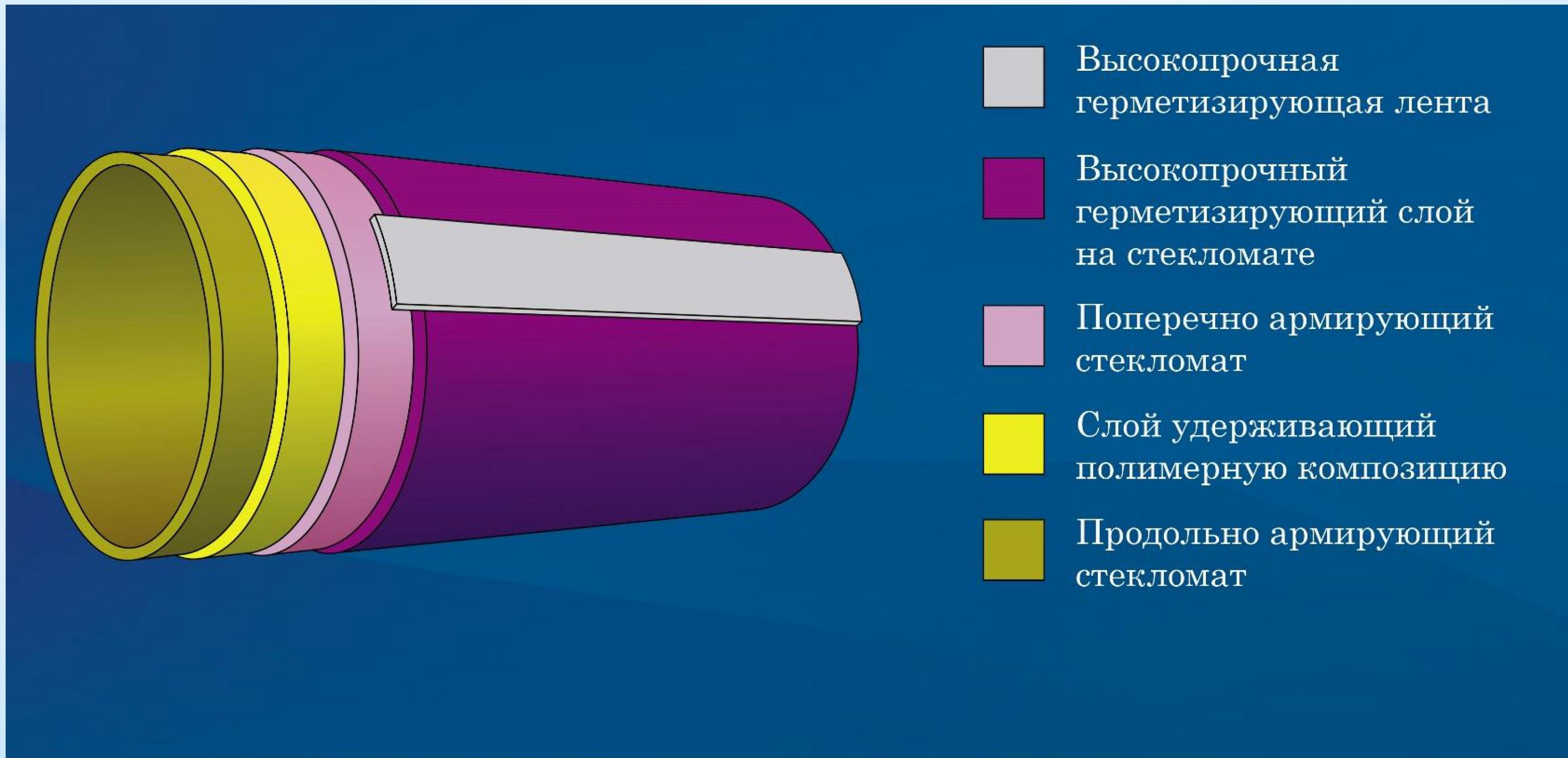

Полимерный рукав СОТ-У-Г
Специалистами нашей организации разработана новая конструкция рукавного покрытия СОТ-У-Г для восстановления изношенных участков газопроводов. Его особенность заключается в армировании многослойным полимерно-тканевым высокопрочным покрытием, изготовленным из полиэфирных, нейлоновых и стекло нитей, пропитанных специальной связующей композицией.
- - давление газа до 5, 4 МПа
- - протяженность участков до 1000м
- - диаметр до 500мм

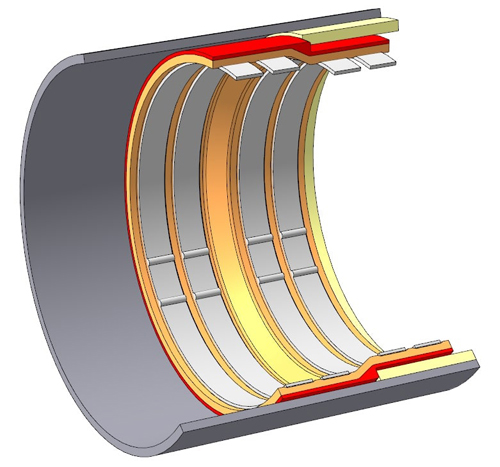

Полимерный пакер (распорная муфта) СОТ-У-Пк
Для герметизации межтрубного пространства используется полимерный пакер марки «СОТ-У-Пакер», предназначенный для исключения попадания рабочей среды в узлах соединения напорных и безнапорных трубопроводов, выполненных из труб диаметром 200-1200мм с рабочим давлением до 16 кг/см2, восстановленных с применением рукава санирующего для трубопроводов марки «СОТ-У», «СОТ-У-Т». Применяемые материалы обеспечивают работоспособность конструкции до 50 лет. Пакер производится по ТУ 22.21.29-007-47142701-2019.

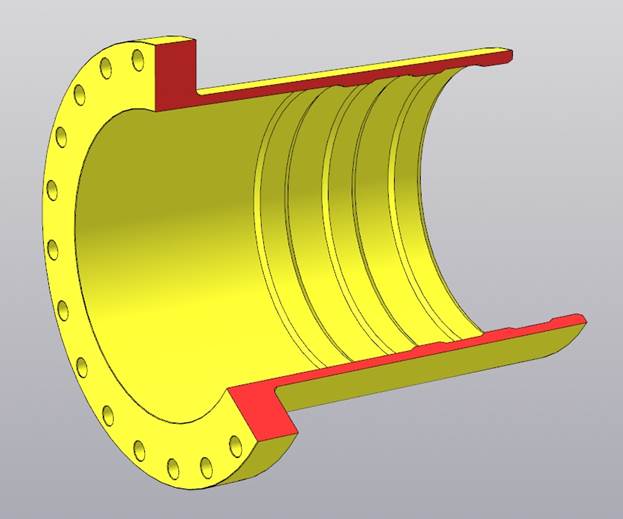

Фланец воротниковый стеклопластиковый СОТ-У-Ф
При необходимости подключения запорно-регулирующей арматуры к восстановленным рукавным покрытиям участкам трубопровода используются воротниковые стеклопластиковые фланцы собственного производства. Конструкция разработана с учетом соответствия стандартных присоединительных размеров ответных фланцев и обеспечивает исключения контакта рабочей среды с металлическими частями отремонтированного трубопровода. Фланец воротниковый стеклопластиковый «СОТ-У-Ф» производится по ТУ 22.21.29-009-47142701-2019.
